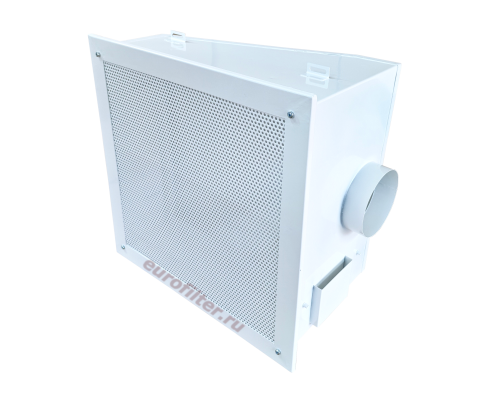

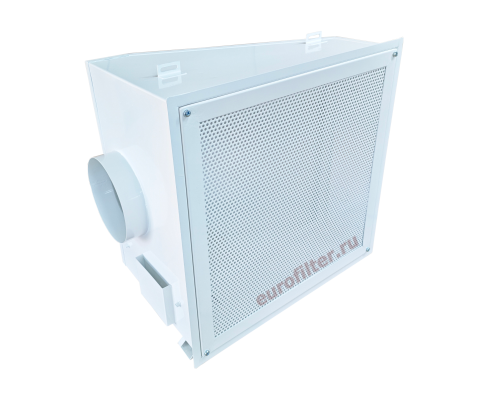

Воздухораспределители ФД

Воздухораздающие блоки в системах вентиляции чистых помещений

Воздухораздающие блоки (фильтродержатели, далее ФД) являются неотъемлемой частью систем вентиляции и кондиционирования воздуха для создания и поддержания чистых помещений. Их основная задача – равномерное распределение высокоочищенного воздуха в зонах с особыми требованиями, для обеспечения безопасности производственных процессов и качества выпускаемой продукции.

Блоки ФД представляют собой специализированные устройства, которые распределяют отфильтрованный воздух в помещении с высокой точностью и эффективностью. Конструкция корпуса обеспечивает ламинарный поток воздуха и минимизирует турбулентность воздушного потока, а также предотвращает переноc загрязняющих частиц в критические зоны.

Воздухораспределительные модули ФД изготавливаются из нержавеющей стали AISI 430 или листового металла с порошковой окраской RAL 9003, которые не выделяют частиц и легко очищаются.

Основные компоненты ФД:

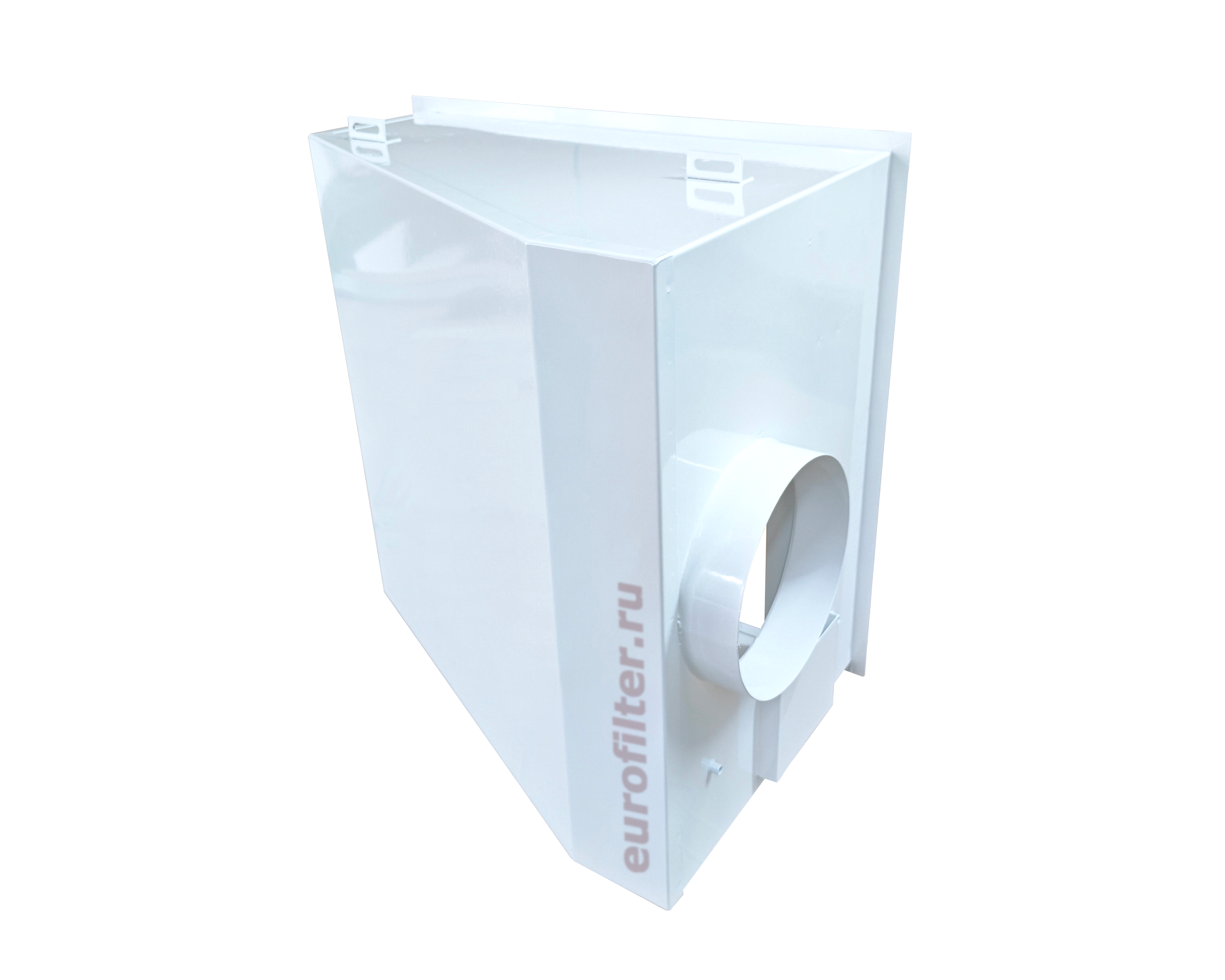

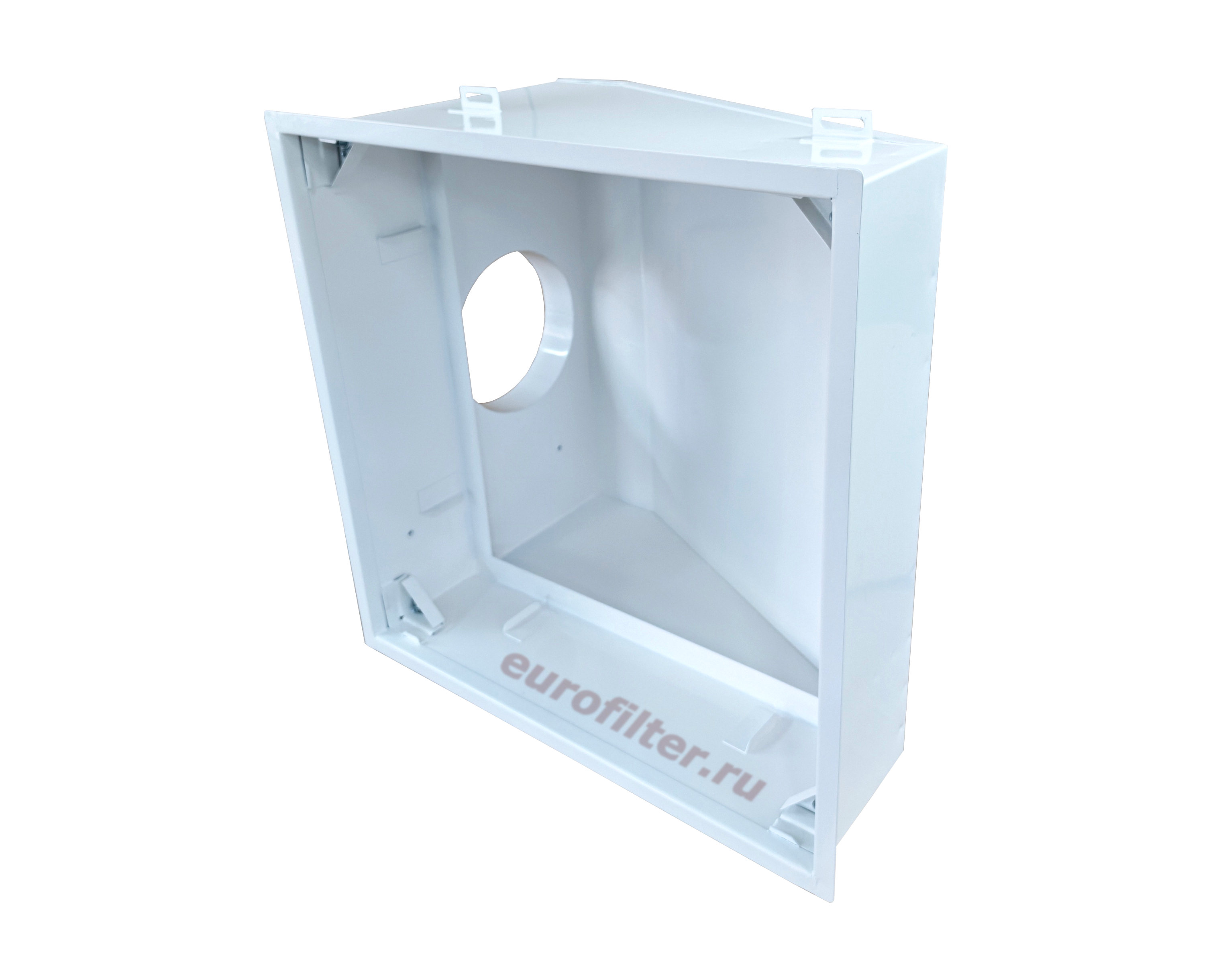

1. Корпус: герметичная конструкция за счет сварных соединений обеспечивает ламинарный поток воздуха и исключает его утечки.

2. Фильтрующая секция: фильтровентиляционный модуль оснащен высокоэффективными фильтрами HEPA или ULPA, способными задерживать до 99,999% частиц размером 0,1-0,3 мкм. Фильтры обеспечивают удаление даже самых мелких загрязнений, включая микроорганизмы, пыль и аэрозоли.

3. Решетка (воздухораспределительный модуль): обеспечивает распределение воздушного потока в помещении. Современные воздухораздающие блоки могут комплектоваться различными типами решеток, что позволяет адаптировать их под конкретную конфигурацию чистого помещения.

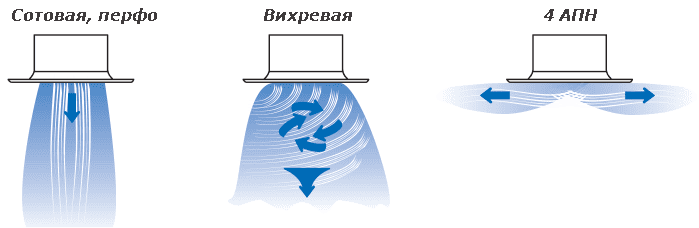

Виды используемых решеток:

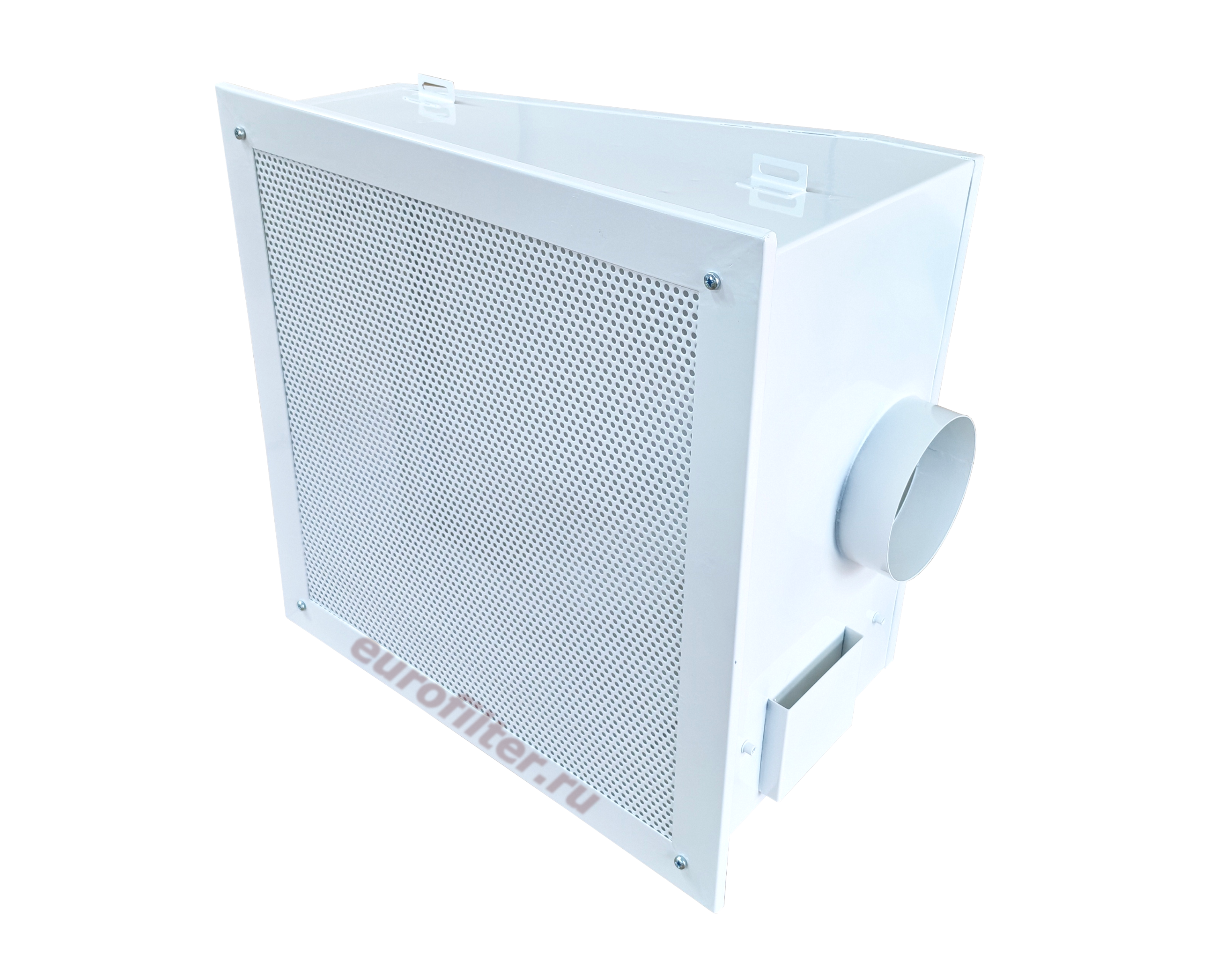

- Сотовая, перфорированная: Воздух распределяется в виде вертикального или горизонтального однонаправленного воздушного потока, обеспечивая высочайший уровень чистоты.

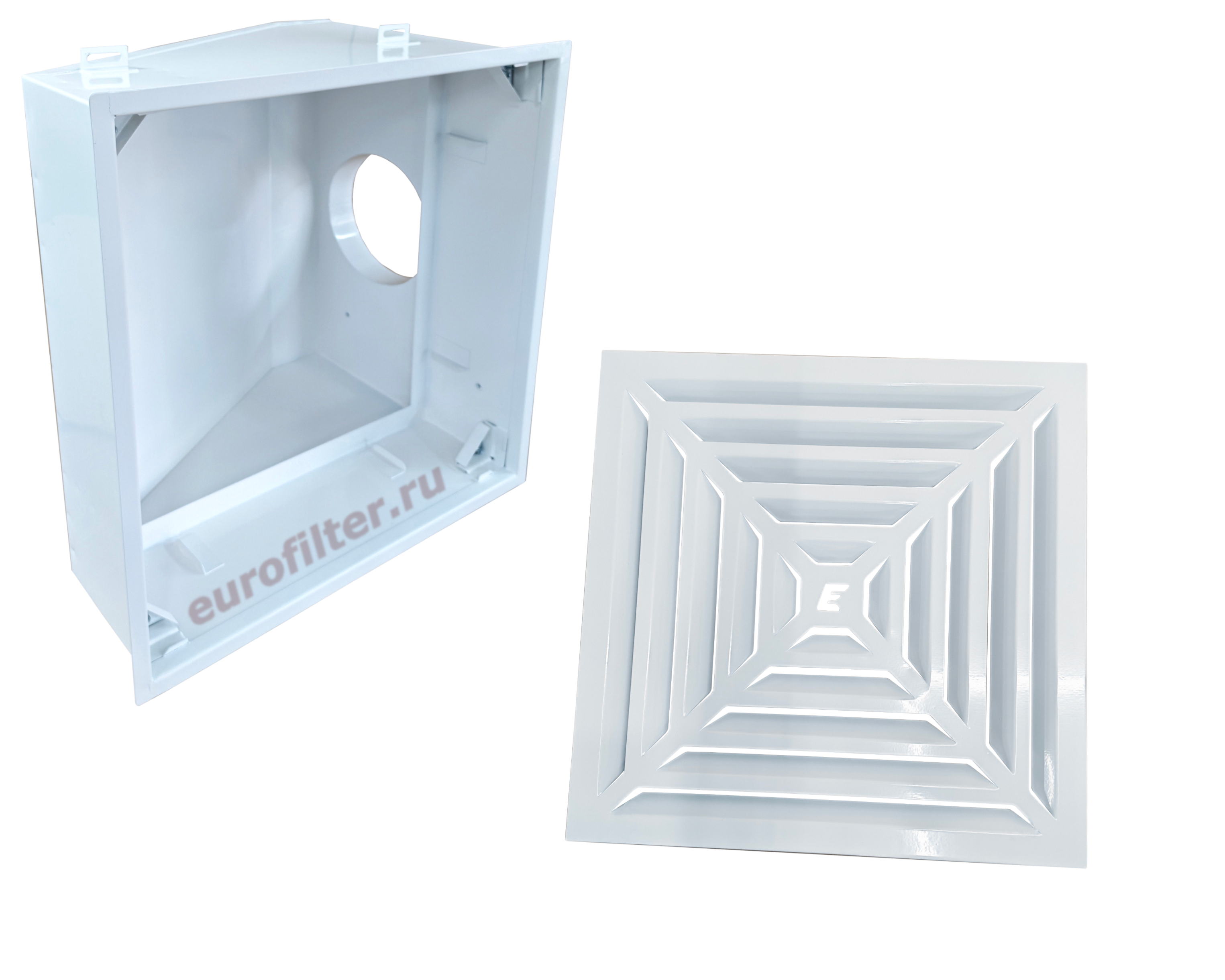

- Четырехпоточная (4АПН): Происходит диффузорное распределение воздушного потока, по четырем сторонам, для оптимального распределения воздуха в различных зонах помещения.

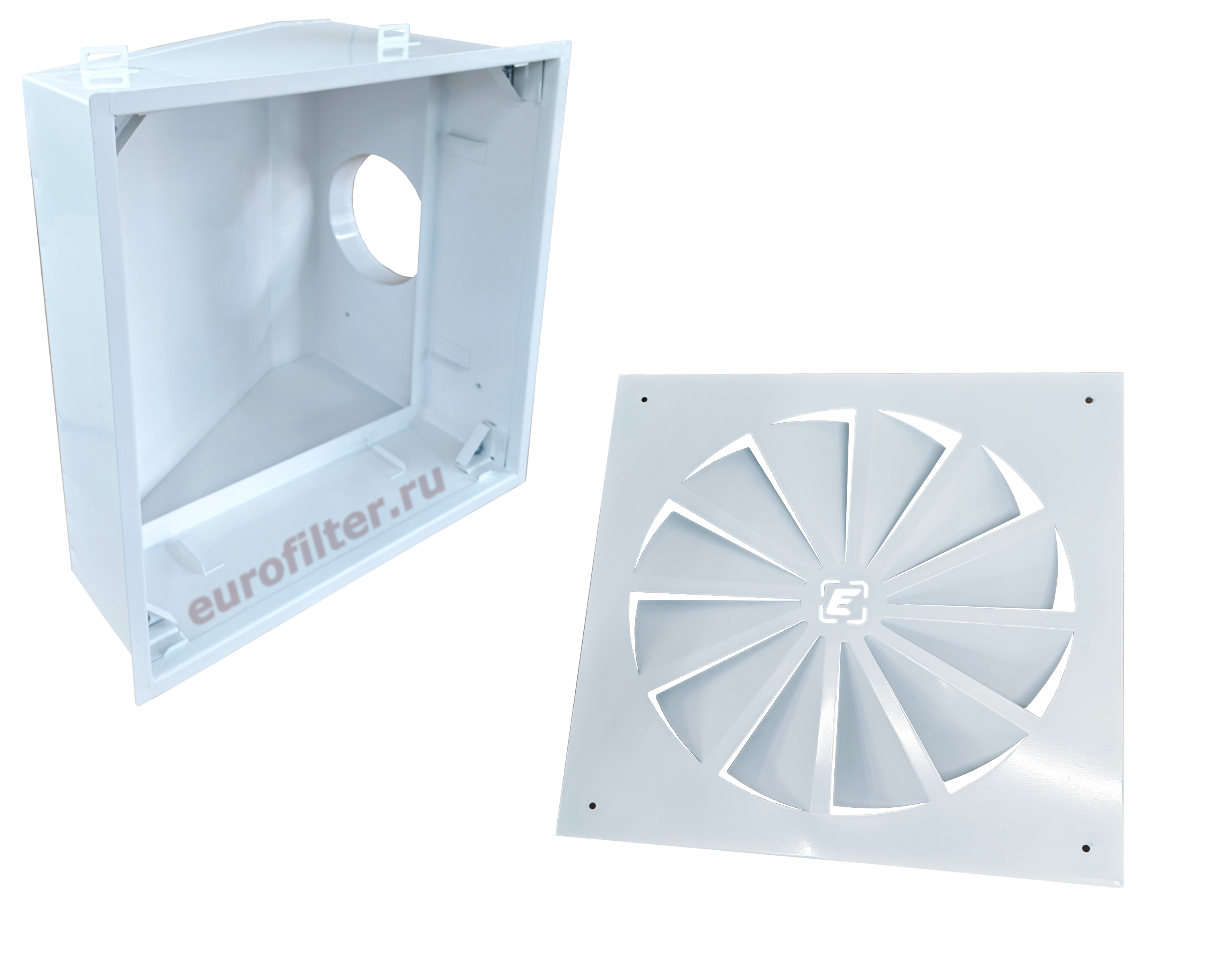

- Вихревая: Воздух подается с высокой скоростью, создавая турбулентный поток, который помогает удалять загрязнения из рабочей зоны.

4. Трубки для DOP-теста: Дают возможность проверить на целостность НЕРА-фильтр после транспортировки и монтажа, а также измерить концентрацию частиц после фильтра.

5. Клапаны регулировки расхода воздуха: Позволяют точно настраивать скорость воздушного потока, внутри помещения, в соответствии с требованиями.

При проектировании систем вентиляции важно учитывать, что воздухораздающие блоки подбираются индивидуально под каждый объект. Выбор конкретной конфигурации зависит от требований к классу чистоты помещения, специфики производственного процесса и расположения критических зон.

Правильная установка и регулярное обслуживание являются ключевыми факторами для обеспечения эффективной работы. Квалифицированные специалисты проводят валидацию систем, контролируют параметры воздушного потока и осуществляют замену фильтров в соответствии с установленными графиками.

Использование блоков ФД  в чистых помещениях позволяет создать безупречную воздушную среду, свободную от загрязняющих частиц и микроорганизмов.

Таким образом, воздухораздающие блоки являются ключевым элементом системы вентиляции, от правильного выбора которых зависит эффективность работы всего чистого помещения.
